三菱普通定时器（T）

 三菱普通定时器（T）

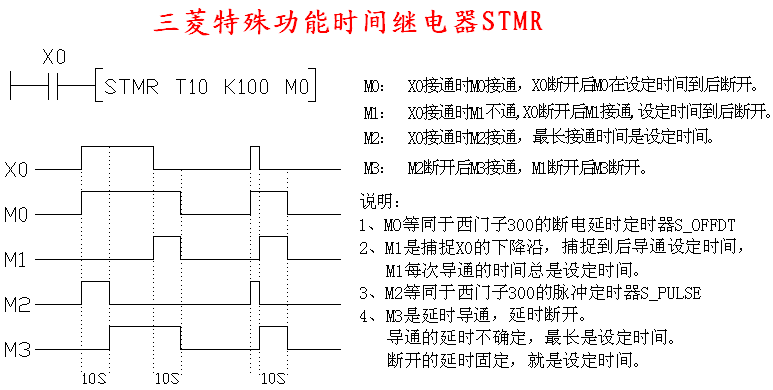

   PLC中的定时器（T）相当于继电器控制系统中的通电型时间继电器。它可以提供无限对常开常闭延时触点。定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映象寄存器（一个二进制位），这三个量使用同一地址编号。但使用场合不一样，意义也不同。

FX2N系列中定时器时可分为通用定时器、积算定时器二种。它们是通过对一定周期的时钟脉冲的进行累计而实现定时的，时钟脉冲有周期为1ms、10ms、100ms三种，当所计数达到设定值时触点动作。设定值可用常数K或数据寄存器D的内容来设置。

1．通用定时器

通用定时器的特点是不具备断电的保持功能，即当输入电路断开或停电时定时器复位。通用定时器有100ms和10ms通用定时器两种。

（1）100ms通用定时器（T0～T199）  共200点，其中T192～T199为子程序和中断服务程序专用定时器。这类定时器是对100ms时钟累积计数，设定值为1～32767，所以其定时范围为0.1～3276.7s。

（2）10ms通用定时器（T200～T245）  共46点。这类定时器是对10ms时钟累积计数，设定值为1～32767，所以其定时范围为0.01～327.67s。

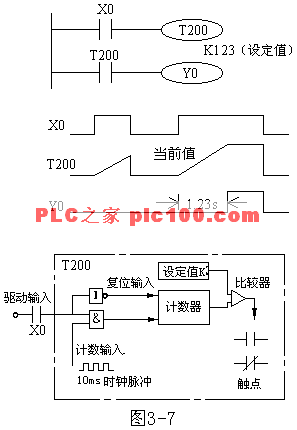

下面举例说明通用定时器的工作原理。如图1所示，当输入X0接通时，定时器T200从0开始对10ms时钟脉冲进行累积计数，当计数值与设定值K123相等时，定时器的常开接通Y0，经过的时间为123×0.01s=1.23s。当X0断开后定时器复位，计数值变为0，其常开触点断开，Y0也随之OFF。若外部电源断电，定时器也将复位。

图1  通用定时器工作原理



2．积算定时器

积算定时器具有计数累积的功能。在定时过程中如果断电或定时器线圈OFF，积算定时器将保持当前的计数值（当前值），通电或定时器线圈ON后继续累积，即其当前值具有保持功能，只有将积算定时器复位，当前值才变为0。

（1）1ms积

算定时器（T246～T249）  共4点，是对1ms时钟脉冲进行累积计数的，定时的时间范围为0.001～32.767s。

（2）100ms积算定时器（T250～T255）共6点，是对100ms时钟脉冲进行累积计数的定时的时间范围为0.1～3276.7s。

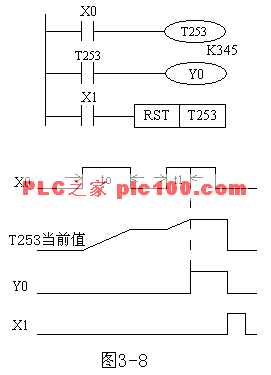

以下举例说明积算定时器的工作原理。如图2所示，当X0接通时，T253当前值计数数器开始累积100ms的时钟脉冲的个数。当X0经t0后断开，而T253尚未计数到设定值K345，其计数的当前值保留。当X0再次接通，T253从保留的当前值开始继续累积，经过t1时间，当前值达到K345时，定时器的触点动作。累积的时间为t0+t1=0.1×345=34.5s。当复位输入X1接通时，定时器才复位，当前值变为0，触点也跟随复位。
