三菱PLC程序的解密方法，关键时候可能用得到！

 正在从事自动化与工控的朋友，你是否遇到过下面的烦恼？

1、机器设备上的PLC坏了，需要更换新的PLC，但程序设了密码，读不出来。

2、工厂需要对设备进维护与改造，PLC被加密了，没有程序，无法修改。

3、想要了解设备的工作原理，熟悉设备的工艺流程，学习PLC程序，提高自己的工作技能。

4、设备厂家的PLC加了密，厂家由于各种原因，不能提供技术支持。

5、触摸屏在使用过程中遇到需要修改参数，或触摸屏损坏无法正常使用，需要读出触摸屏程序，但是触摸屏被设为禁止上传。

如果你也经历过上面的烦恼与困惑，请继续往下看！

很多时候是老设备出问题，可能厂家都联系不上或者早已关门大吉，这个时候一款PLC解密软件会给你柳暗花明的感觉。下面以一款三菱 FX3U PLC为例，为大家演示一下神秘的解密之旅......

解密步骤

第一步

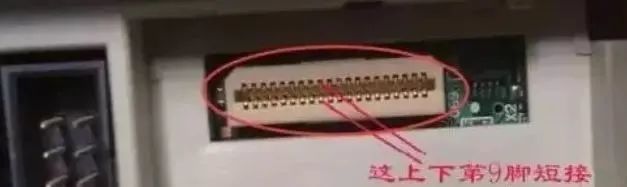

关掉PLC电源，打开PLC正上方的端盖，如下图，可以看到一个类似长方形端口，面对端口，从左边开始数到端口的第九个针脚，上下同是第9针脚。然后用很细的镊子(或电线）将上下两个第9脚短接。

第二步

重新上电，PLC报警灯闪烁。此时把短接的镊子（或电线）取出，记住不能断电，打开解密软件，选择好通讯端口，点击解密即可读出第一段密码了。记下密码，关闭解密软件。

第三步

用数据线连接PLC，打开专用解密软件，读取密码（只有一个密码），记下读出的密码（注意大小写），关掉软件。

第四步

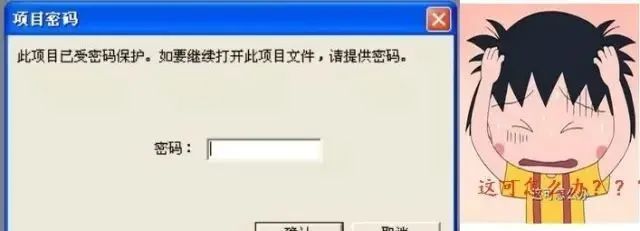

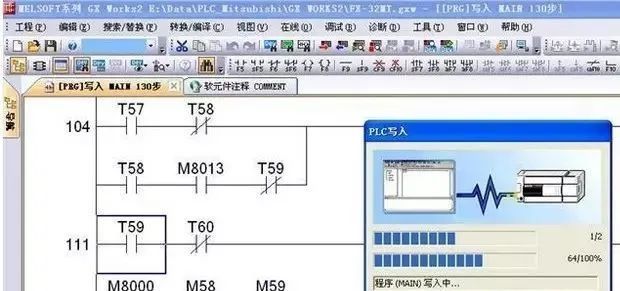

打开编程软件并与PLC通讯，提示输入密码时只要输入第一段密码，第二段密码不用管，点击确认，程序就能读出。

第五步

再通过编程软件登录修改关键字重新设置两段密码，然后再断电重启即可生效了。

注意事项

1.如果没有在报警状态下修改密码，那么在断电重启后PLC还是原来的密码。因为原来第二段密码始终不知道，所以还是不能上传程序的。

2.报警状态下读出的程序是不完整的，必须先通过修改好两段密码，然后PLC重启在正常状态下读取出的程序才是完整的，这才是关键！

特别提示

1、上述FX3U PLC只是众多解密方法中的一种，具体不同型号、不同品牌，实现的方法有很多种，但领会原理是最重要也是最难

俗话说：大道无术，中到有形，小道若巧。一些细节一时半会也不能介绍的太清楚，一定要动手多尝试，多动脑，多领悟定才会有收获。

2、再次声明，技术是为社会进步服务的，若用这些破解技巧进行一些有悖道德违反法律的事情，这也与本文的主旨大相径庭，希望做技术的电气自动化从业者都有良好的职业道德。
